Выключатели кнопочные серии КЕ производятся диаметром 30 мм состоят из управляющего устройства(привода) и унифицированных съемных блоков (модулей)контактов замыкающего и размыкающего типа,предназначенных для коммутации электрических цепей управления переменного тока до 660 В, частотой 50 и 60 Гц и постоянного тока до 440 В.
Условия эксплуатации
Выключатели серии КЕ размещаются на подвижных и неподвижных частях установок, в том
числе химостойких изделиях, в кузнечно-прессовом оборудовании, в кузовах электровозов,
тепловозов, дизель-поездов, вагонов железнодорожного транспорта, на железнодорожных
платформах
.Выключатели изготавливаются в исполнениях для умеренного (У), тропического (Т) и
умеренного холодного (УХЛ) климата и рассчитаны для работы в следующих условиях:
-
Температура окружающего воздуха от–40°С до +53°С;
-
Относительная влажность окружающей среды не более 90% при температуре 20°С и не
более 50% при температуре 40°С;
-
Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях,
ухудшающих
параметры выключателей;
-
Высота над уровнем моря не более 2000 м;
Классификация
Выключатели классифицируются
по числу замыкающих и размыкающих блоков контактов, по
виду управляющего элемента и наличию
дополнительного устройства.
Структура условного обозначения
КЕ:ХХХ-Х-ХХ
КЕ–обозначение серии;
ХХ–вид управляющего элемента по форме и степени защиты:
01-цилиндрический толкатель IP40;

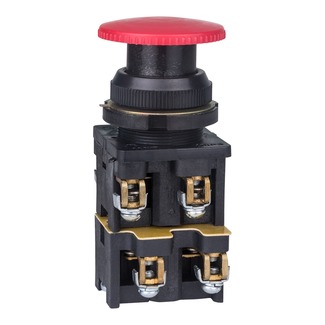

02-грибовидный толкатель IP40;
03–толкатель цилиндрический с фальшкнопкой цилиндрической IP40;
04–толкатель цилиндрический с фальшкнопкой грибовидной IP40;
08-цилиндрический толкатель-наружный протектор IP54;
13-грибовидныйтолкательс фиксацией IP40;
14-грибовидный толкатель с фиксацией IP54;
18-цилиндрический толкатель IP54/антивибрационное кольцо;
19-грибовидный толкатель IP54;
20-грибовидный толкатель с фиксацией IP 54/антивибрационное кольцо;
Х–количество блоков контактов (контактных цепей):
1-от 1 до 2;
2–от 2-4;
0–толкатель без блоков контактов.
Х–исполнение;
Х–климатическое исполнение(У, УХЛ, Т);
Х–категория размещения по ГОСТ 15543.1-89.
